基于光纤光栅传感的螺纹钻杆复合载荷多节点检测技术

(1. 合肥工业大学仪器科学与光电工程学院，合肥 230009；2. 合肥工业大学土木与水利工程学院，合肥 230009；3. 北京卫星制造厂，北京 100190)

摘要：引入光纤光栅应变传感器和温度传感器，结合螺纹钻杆复合载荷(轴向压力、弯矩和扭矩)分离理论，实现对钻进过程中螺纹钻杆多节点处复合载荷自动分离与在线检测，同时对钻进过程中出现的温升进行了补偿。将检测结果与电机施加的载荷(压力和扭矩)进行对比分析，认为螺纹钻杆前端(靠近钻头一侧)受到被钻物侧向挤压和摩擦阻力较大，使得电机施加的压力和扭矩传递损耗较多，导致易磨损、变形；而螺纹钻杆中段和末端只是短暂甚至未进入被钻物，传递损耗相对较少，受弯矩的影响较大。该检测技术为钻杆材料的选择、结构优化和钻进参数的选定提供技术支撑。

关键词：光纤光栅传感；螺纹钻杆；复合载荷；多节点检测；温度补偿

螺纹钻杆因其重量轻、抗弯和抗扭性能好、承载能力高等优点，多用于地矿钻探工程中[1－2]。钻进过程中，螺纹钻杆将受到轴向压力(简称“压力”)、弯矩和扭矩的复合载荷作用，其中压力和扭矩的大小关系到进尺速度，弯矩会弱化钻进效率。为避免三者过大将引起螺纹钻杆变形甚至断裂，有必要对复合载荷进行分离与检测。目前在此方面研究多集中在单载荷检测方面，如邓旭[3]提出用电阻应变式传感器对弹性体管柱内外承压时的压力进行测量；马鑫等[4]用应变片对四斜叶搅拌桨轴的弯矩进行检测；陈兵等[5]利用电位器对小孔钻床上旋转轴的扭矩进行研究。也有学者开展了复合载荷检测技术的研究，Idkowski等[6]采用双电流桥的应变计传感器分离和测量作用在梁上的压力和弯矩；赵巍等[7]用电阻应变计对水涡轮机轴的弯矩与扭矩进行检测；吴吉利等[8]基于电阻应变片设计的四梁式扭矩传感器对复合振动挤压攻丝的压力和扭矩进行测量。韩林海等[9]采用应变计、拉压式电阻应变传感器、转角仪和位移计等传感器，对钢管混凝土工件的复合载荷进行了检测。但这些检测所采用的传感器皆为电学传感器，其检测结果易受环境温度、电磁场和潮湿空气的影响，且信号传输线路布设复杂，不适合用于对钻进过程中螺纹钻杆所受复合载荷的检测。而光纤光栅(FBG)传感器不仅克服了电学传感器的缺点，且具有体积小、灵敏度高和易复用成网络等优点[10]，已经用于对应变[11]、温度[12]和加速度[13]等物理量的检测。

江华等[14]提出基于管侧三轴向应变和一倾斜方向应变的复合载荷分离数学模型，并推广至外螺纹杆，在圆管上获得实验验证[15]。本文在此基础上，利用 FBG应变传感器对钻进过程中螺纹钻杆侧壁的应变进行监测，实现对多节点处复合载荷自动分离与在线检测；引入 FBG温度传感器，对检测结果进行温度补偿。该检测技术为钻杆选材、结构优化和钻进参数的选择提供技术支撑。

1 理论分析

1.1 螺纹钻杆复合载荷分离

复合载荷作用下的螺纹钻杆受力情况如图1所示，在某节点位置外表面与横截面交线上选A、B和C三点，彼此间圆心角相等。记螺纹钻杆截面圆心为 O，所受复合载荷(压力、弯矩和扭矩)分别为F、M和T。假设A、B、C三点处的轴向应变分别为 εA、εB和 εC，A点处与轴线方向成 45°方向的应变为ε45°，根据文献[14]，螺纹钻杆受力分析时，可在对应圆管受力的基础上叠加螺纹影响的修正量。

记螺纹钻杆轴向应力修正值Δ=acosα+b和切应力修正系数为k，其中α为AO与弯矩力偶作用点连线的夹角，

，a和b为常数，得到螺纹钻杆节点位置所受复合载荷为：

式中：

为圆管部分横截面积；D、d分别为圆管部分的外径和内径；R为圆管部分的外半径；

为圆管部分的惯性矩；

为圆管的内外径之比；

为圆管部分的抗扭系数；μ为泊松比；E为弹性模量。

若将3个FBG应变传感器沿螺纹钻杆轴向分别贴于A、B和C三点处，第4个FBG应变传感器沿与轴向成45°夹角的方向粘贴于A点旁，分别测出 εA、εB、εC和 ε45°，根据式(1a)、式(1b)和式(1c)可对螺纹钻杆所受复合载荷进行分离与检测。

其它节点位置同样方法粘贴4个FBG应变传感器，也可进行复合载荷分离，实现准分布式检测。

1.2 FBG传感及温度补偿原理

轴向应变(εx)和环境温度(T)均通过折射率和光栅常数来影响FBG的布喇格波长(λB)，记其漂移量为ΔλB，二者对波长漂移的总贡献为[16]：

其中：Pe为光纤的有效弹光系数，硅纤介质中Pe=0.22；αx为光纤热膨胀系数；ξ为热光系数，硅纤介质中 ξ=6.67×10−6℃-1；；ΔT 为温度变化量。

引入一FBG温度传感器(对应变不敏感)，利用其提供的温度变化信息去补偿式(2)确定的温度对应变传感结果的影响，这样便可同时获得测点处温度和应变信息。

钻进过程中受摩擦阻力的影响，螺纹钻杆不同节点位置的温升值不同，而各节点位置所在横截面的温度相同，因此，每个节点只需引入一个 FBG温度传感器，就可对四个 FBG应变传感器同时进行温度补偿。

2 螺纹钻杆复合载荷多节点检测

2.1 检测节点选取

钻具在钻进过程中，电机施加的压力使得钻头压入被钻物，施加的扭矩使得钻头与钻杆切削被钻物，此时螺纹钻杆会受到被钻物对它的竖直向上的反作用力、径向侧压力和阻止转动的摩擦力。当钻具两侧受力不均而至钻杆偏离钻进方向，使得力臂不为0而出现弯矩，因此，钻具所受载荷为复合载荷，它包括压力、弯矩和扭矩。

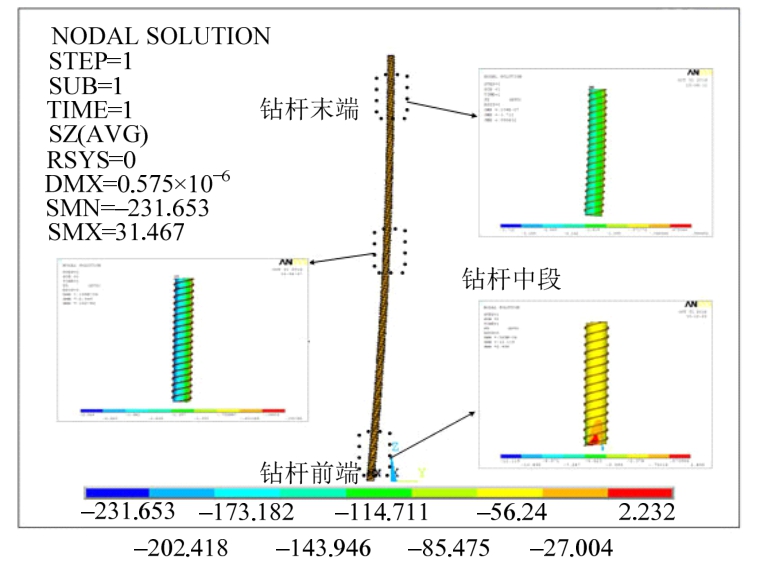

对螺纹钻杆在复合载荷作用下的受力状态进行有限元仿真，设螺纹钻杆以 120 rpm转速与130 mm/min进给速度钻进被钻物中；钻具材质的E=206 GPa，μ=0.30，仿真中采用的单元类型为solid95；在螺旋线起点位置建一个螺纹钻杆截面(尺寸参见表1)，对其划分网格，在ANSYS中以该截面沿螺线扫掠拉伸成体方式建立螺纹钻杆模型，划分的总单元数为159912个。仿真结果如图2所示，螺纹钻杆前端(靠近钻头一侧)、中段和末端受力状态各不相同。根据仿真结果与钻进经验，实验中在螺纹钻杆的前端、中段和末端各选一节点，共3个检测节点，对钻进过程中螺纹钻杆所受复合载荷同时进行在线检测。

2.2 实验装置

实验装置由钻机系统和传感系统组成(如图3所示)。钻机系统主要单元为驱动电机和螺纹钻杆，当电机施加的压力大于 400 N时，电机停止钻进10 s，进行空转；钻进平台上安装有导套对螺纹钻杆的径向运动进行约束。传感系统由粘贴于节点位置的 FBG传感器、传感主机以及装有软件平台的电脑组成，软件平台执行寻峰和峰值移动检测功能，标定后可直接显示待测量。为解决转动引起的线路缠绕问题，传输光路中引入光纤滑环[17]。

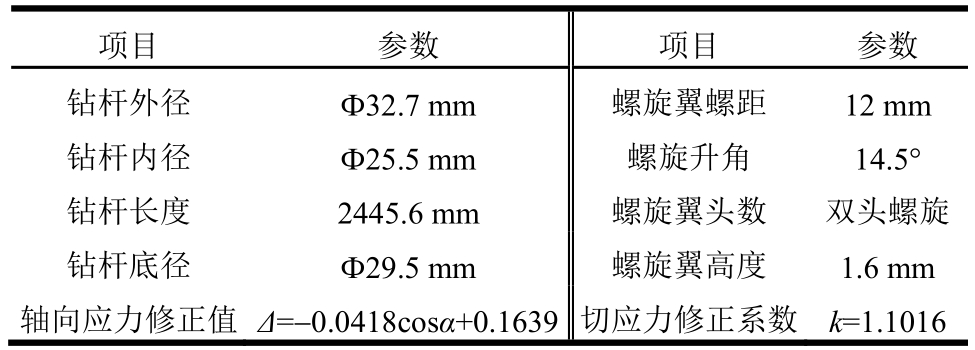

表1 螺纹钻杆参数
Table 1 Parameters of threaded drill pipe

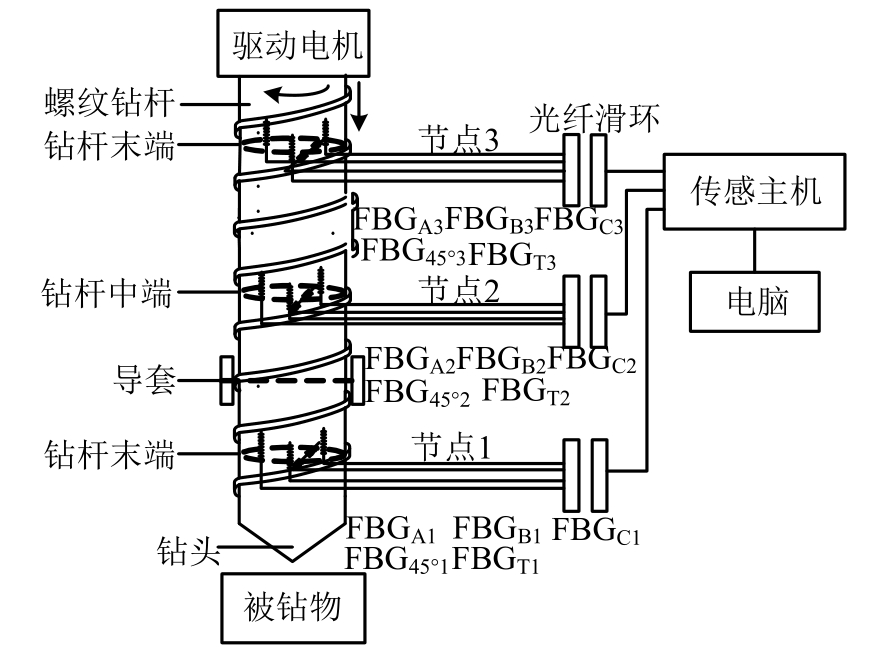

图3 螺纹钻杆复合载荷多节点检测示意图
Fig.3 Schematic diagram of threaded drill pipe compound loading multi-node detection

节点 1位于螺纹钻杆前端，距离钻头端部约18.5 cm；节点2位于螺纹钻杆中段，距离钻头端部约122.5 cm；节点3位于螺纹钻杆末端，距离钻头端部约 204 cm。各节点位置分别沿轴向粘贴 3个FBG应变传感器(FBGji，j=A,B,C；i=1,2,3)，并沿与轴向呈45˚方向斜贴1个FBG应变传感器(FBG45°i，i=1,2,3)和 1个 FBG温度传感器(FBGTi，i=1,2,3)。各节点位置使用的 FBG传感光栅的长度均为5 mm，3 dB带宽约为0.3 nm，其波长见表2。

表2 FBG传感器波长
Table 2 The center of FBG

2.3 参数设置

各节点位置的 FBG传感器外侧涂抹一层保护胶，节点位置进入被钻物时，因外力作用和温度变化导致胶黏剂对测量结果有一定影响，因此针对节点位置的钻进状态，相应参数的选择如表3所示。

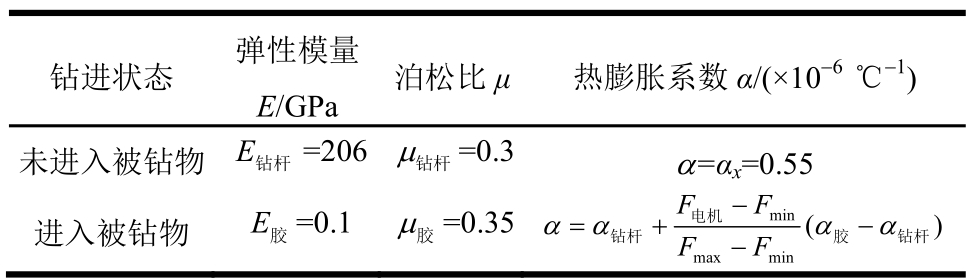

表3 节点位置参数设置
Table 3 Parameters setting of detection node location

注：α钻杆为螺纹钻杆的热膨胀系数(10×10-6℃-1)；α胶为胶黏剂的热膨胀系数(100×10-6℃-1)；F电机为某一时刻的电机施加压力；Fmax为电机施加的最大压力；Fmin为电机施加的最小压力。节点位置进入被钻物后，热膨胀系数介于螺纹钻杆和胶黏剂之间，随着电机施加的压力增大，胶黏剂受温度和外力的影响越大，热膨胀系数越趋向于胶黏剂热膨胀系数。

3 检测结果与分析

3.1 检测结果

环境温度为18℃、常压下对螺纹钻杆上三个节点位置处的复合载荷进行在线检测。钻进时长为878 s，钻进深度为184 cm。记录的压力、弯矩和扭矩的变化时程，见图4所示。

由于节点 3位置在钻进过程中没有进入被钻物，由图4(a)和图4(b)可以看出传感系统测得该位置的压力和扭矩与电机施加值一致，就是说电机施加的载荷无损传至该位置，这实际上验证了该检测技术的可靠性。

随着钻进时程的增加，为维持螺纹钻杆的进给速度和转速，所需克服的阻力增大，电机施加的载荷呈增大趋势。当钻进过程中遇到阻碍(如：遇大颗粒岩石)，电机自动增加施加的载荷，产生瞬时的载荷尖峰(如图4(a)和图4(b)中标记的点A、B、C、D和E)，此时电机施加的压力超过400 N，则停止钻进，进行空转。空转过程所需克服的阻力变小，电机施加的载荷减小，随着钻进阻碍的减小，电机驱动螺纹钻杆继续钻进。由于阻碍的增大或减小会同时影响压力和扭矩，所以钻进过程中螺纹钻杆上压力与扭矩的变化过程相似。而螺纹钻杆所受弯矩取决于钻进过程中的具体工况，钻进对象的不均匀使得钻具两侧受力失衡而至钻杆偏离钻进方向，出现弯矩，其变化过程随机性明显(图4(c)所示)。

根据图4可知，各节点位置在进入被钻物之前，随着钻进时程增加，测得压力、扭矩和弯矩缓慢增大，且压力与扭矩和电机施加的变化一致。自钻进开始155 s左右节点1位置进入被钻物；666 s左右节点2位置进入被钻物。节点位置在进入被钻物时，由于被钻物的侧向挤压和摩擦作用，出现应力集中导致测得弯矩减小，而电机施加的载荷在节点位置传递损耗增大，测得压力和扭矩减小。

节点位置进入被钻物后，随着钻进时程增加，节点位置受到被钻物的阻碍作用增大，导致电机施加的载荷在节点位置处损耗增大，测得的压力和扭矩较小，此时被钻物对进入被钻物部分的钻杆有一定径向约束作用，节点位置弯曲变形情况变小，测得弯矩较小。钻进开始450 s左右节点2位置进入导套，导套对节点2位置产生摩擦和挤压作用，使得电机施加的载荷在节点2位置处产生传递损耗，导套的外力作用导致节点2位置产生弯曲变形，导致其弯矩变化明显。643 s左右，由于导套与被钻物的共同作用，出现瞬时弯矩增大(图4(c)中的F点)。从钻进过程约622 s(图4(c)中的G点)开始，由于大约一半的螺纹钻杆已进入被钻物中，被钻物对钻杆的反作用变大，导致节点3位置弯曲变形加剧，观测到弯矩增大趋势明显。

钻进过程中，各节点位置测得复合载荷大小关系为：F电机＞F3＞F2＞F1；T电机＞T3＞T2＞T1(T电机为电机施加的扭矩)；(节点 2位置未进入被钻物时)M2＞M3＞M1；(节点 2 位置进入被钻物后)M3＞M2＞M1。

钻进过程约488 s时，压力和扭矩均出现峰值；钻进过程约155 s时，节点1位置进入被钻物之前达到最大弯矩；钻进过程约490 s时，节点2位置在导套内达到最大弯矩；钻进过程约 878 s时，钻进即将结束前节点3位置达到最大弯矩，峰值如表4所示。

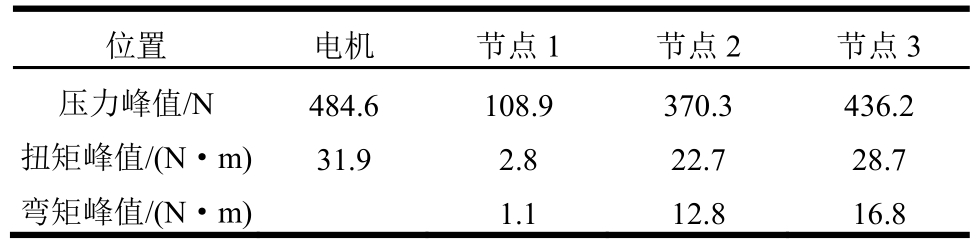

表4 压弯扭峰值
Table 4 The peak value of axial force, torque, bending moment

3.2 检测分析

通过对三个节点处载荷分离检测结果的分析可知，节点1位置靠近钻头，受被钻物侧向挤压和摩擦作用较大，电机施加的载荷传递至该位置损耗较多，导致螺纹钻杆前端易磨损、变形，因此，其前端材质应具备较强抗破坏和抗磨损性能。钻进过程中，节点2位置进入被钻物的时间短暂，节点3位置未进入被钻物，复合载荷中压力和弯矩的传递损耗相对较少，但弯矩影响较大，因此，钻杆中段和末端对材质抗弯曲性能要求相对较高。

4 结论

利用 FBG传感器，基于螺纹钻杆复合载荷分离原理，发展了一种新型的螺纹钻杆复合载荷多节点检测技术。利用此技术对钻进过程中螺纹钻杆前端、中段和末端的三个节点位置的复合载荷进行了在线检测，同时对钻进过程中出现的温升进行了补偿。检测结果说明螺纹钻杆前端受到被钻物侧向挤压和摩擦作用较大，电机施加的载荷在该位置的传递损耗较多；螺纹钻杆中段和末端进入被钻物的时间短暂或者未进入，传递损耗相对较少，但受到弯矩的影响较大。传输光纤不影响钻具的机械性能，传感结果不受电机产生的电磁场干扰。缩短温度传感器尺寸，排除应变对其干扰，将各节点处温度传感器布于A、B、C所在的圆周上，有利于温度的精确补偿；选准弹性模量、泊松比和热膨胀系数，有利于提高检测的准确度。该技术可用于各种螺纹钻杆钻进过程中力学参数和热力学参数的在线检测，为钻进装置性能的提高提供数据支撑。
